无线电计量系列之矢量信号发生器计量测试解决方案

点击图片查看原图
  • 发布日期:2016-12-07 10:19
  • 有效期至:长期有效
  • 方案区域:全国
  • 浏览次数215
  • 留言咨询

详细说明
“计量” 这一术语在中国成为专业术语是在1953年开始使用,以取代使用古远的“度量衡”。根据国际计量局(BIPM)、国际电工委员会(IEC)、国际标准化组织(ISO)、国际法制计量组织(OIML)联合制定的《国际通用计量学基本名词》中定义计量学(Metrology)为有关测量的科学,是保证测量实现单位统一和量值准确可靠的一门科学。

无线电计量作为计量学的一个重要的领域在过去得到了迅猛发展,无线电计量测试已被公认为与各行业密切相关的学科,正受到越来越多的关注。特别是微波和毫米波测量、实时在线测量、现场测量、综合参数测量、各种数字调制、复杂调制计量测试已成为现代计量测试的新课题。

针对无线电领域的各种计量测试需求,罗德与施瓦茨公司提供相应全面的计量与测试解决方案,覆盖网络分析仪与功率计、微波信号源、矢量信号源、频谱分析仪、相位噪声分析仪、元器件计量测试、EMC测试和天线测试等方面,完善的计量与测试解决方案包含了众多先进的计量与测试产品,例如:高达500GHz的高精度矢量网络分析仪,一键式测量脉冲相位噪声和剩余相位噪声的相位噪声分析仪,调制带宽达2 GHz的矢量信号源和单台频率到85 GHz的频谱分析仪,采用智能传感器技术的功率计等。

我们将陆续推出一系列无线电计量解决方案,本次向您介绍的是矢量信号发生器计量测试解决方案。

计量标准

装置介绍: 校准装置由频谱分析仪、矢量信号分析仪、功率计、微波频率计、测量接收机、衰减器等组成。对矢量信号发生器的频率、调谐电平、EVM、谐波失真、幅度误差、相位误差、RHO等多项参数进行校准。

主要用途: 校准装置可以对各种矢量信号发生器进行校准


技术指标:

    频率范围:10 MHz ~ 40 GHz

    功率:0 dBm ~ +30 dBm

    EVM:0 ~ 20%符号率1 kHz ~ 50 MHz

    ACPR:0 dBc ~ -80 dBc


规范代号:

    JJG173-2003信号发生器检定规程

    JJF1174-2007数字信号发生器校准规范


R&S方案

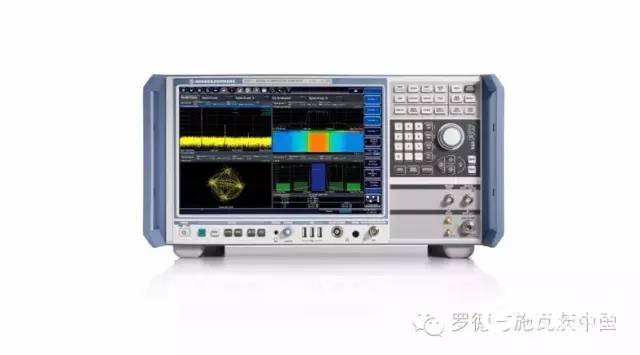

典型仪器: R&S FSW高性能频谱分析仪


指标:

    频率范围:2 Hz到8 GHz/13.6 GHz/26.5 GHz/50 GHz/67 GHz/85 GHz

    EVM with QPSK:0.5% (符号率≤1MHz);1.0% (符号率≤10 MHz)

    SSB 相噪:<-137 dBc (1 GHz;@10 kHz;1 Hz BW)

    信号分析带宽:2 GHz

    实时分析带宽:512 MHz

    DANL:2 GHz,-156 dBm (1 Hz) (typ.)

    20 GHz,-150 dBm (1 Hz) (typ.)

    80 GHz,-126 dBm (1 Hz) (typ.)


主要特点:

    无与伦比的相位噪声

    优异的动态范围适合寄生信号测量

    支持所有重要的数字标准:

    LTE,LTE-Advanced,3GPP FDD/HSPA/HSPA+,GSM/EDGE/EDGE Evolution,TD-SCDMA,CDMA2000/1xEV-DO,WLAN IEEE 802.11a/b/g/n/ac

    非常高的电平测量准确度

    非常高的信号灵敏度



R&S方案

典型仪器: R&S NRP-Z5x热敏功率计

指标:

    射频和微波测量范围:DC ~ 18 GHz/33 GHz/40 GHz/44 GHz/50 GHz/67 GHz/110 GHz

    电平测量范围:+20 dBm ~ -35 dBm

    线性度:<0.007 dB (DC ~ 67 GHz)

    <0.010 dB (67 GHz ~ 110 GHz)

    驻波比:VSWR 1.35@ 67 GHz


主要特点:

    世界上第一个覆盖频率DC ~ 110 GHz同轴功率头

    世界上第一个溯源到NMI的毫米波和太赫兹功率头,绝对功率电平测量精度高

    接头内部采用球形轴承,延长使用寿命的同时有着非常高的连接重复性

    极高的测量速度和测量线性度

    使用灵活,可以和R&S FSMR、R&S FSW、R&S FSWP、R&S ZVA等多种仪器共同使用

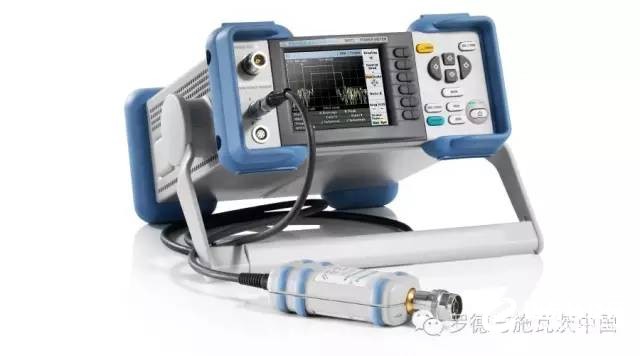

典型仪器: R&S NRPxxS(N)三路径二极管功率计

指标:

    射频和微波测量范围:10 MHz ~ 8 GHz/18 GHz/33 GHz

    电平测量范围:100 pW ~ 200 mW (–70 dBm ~ +23 dBm)

    驻波比:VSWR 1.33@ 33 GHz


主要特点:

    顶级的动态范围93 dB,使用三路径二极管检波同时测量

    顶级的准确度

    极高的测量速度和测量线性度

    使用灵活,可以和R&S FSMR、R&S FSW、R&S FSWP、R&S ZVA等多种仪器共同使用

    具有LAN功能,可通过网络客户端访问
