联合工控加固平板电脑PPC-190HT在可视化可视化指挥调度台上的应用

点击图片查看原图
  • 发布日期:2013-01-11 16:03
  • 有效期至:长期有效
  • 案例区域:北京市
  • 浏览次数703
  • 留言咨询

详细说明
     “指挥官”可视化指挥调度系统是一套基于IP网络,集视频指挥调度、视频会议、远程监控功能于一体的综合视频通信系统。完全遵循下一代网络(NGN)的分层、全开放的软交换体系架构,实现业务控制与业务承载相互分离,在各种网络条件和传输带宽条件下,可提供优质的双向语音和清晰的实时动态图像,成功的将语音通信、数据通信和视频通信相结合,构建一个声影并茂的调度指挥网络,不仅为调度中心领导配备了“顺风耳”,还配备了“千里眼”,信息获取更直接,下达调度指令更有效。该系统可以广泛用于石油、石化、煤炭、矿山、冶金、军队、武警、公安、政府、电力、铁路、地铁等领域。
        系统构成
        由核心主控制器、多媒体处理器模块、视频监控模块、录音/像管理模块、中继/用户接口模块、网管系统以及各种形式的终端组成,终端类型包括可视化指挥台、监控终端、模拟电话及IP电话。


        可视指挥台
        系统功能
        1、调度指挥功能
        调度台系统具有强大完善的调度指挥功能,包括对各种终端(视频终端、语音终端)的单呼、组呼、通播、广播呼叫;强插、强拆;紧急单呼、紧急组呼;呼叫保持、呼叫召回、呼叫转接、呼叫转移;导航、分群、用户列表、呼叫状态显示;录音、录像及回放功能;短信单发、群发功能;一键直通功能。
        2、视频会议功能
        可视化指挥台可以在权限范围内召开各个可视化指挥台之间的视频会议,包括建立会议成员数据库、召开会议、同时可召开多组会议、召开会议前自动播放会议提示音、对会议成员具有自动追呼功能、加入、退出会议等;而且会议方式包括双向会议、通播式会议、广播式会议,在会议召开过程中可对会议成员进行控制。
        3、视频监控功能
        系统具备频监控系统的所有功能,包括图像分屏显示(具体的分屏方式可设为几分屏或自动分屏方式)、远程云、镜控制、监控摄像头与语音终端联动(联动方式包括一对一、一对多、多对一方式)、图像轮巡显示、监控摄像头与各种报警信息联动等功能。
        4、数据调度功能
        系统除具有强大的视频、语音调度功能外,还具有数据调度功能,包括桌面共享、电子白板、文档共享、文本即时通讯等功能。
        系统特点
        ♦快捷全面的指挥控制功能
        系统具有可视单呼、组呼、通播、广播、会议、紧急呼叫、强插/强拆、保持、分割、屏蔽、转接、监听、分群、对讲等功能,支持可视调度台、IP终端、自动电话、专用电话等多种类型终端接入,不同种类终端可互通。
        ♦结构灵活、扩展性好的融合通信平台
        采用分布部署、集中控制的平台设计理念,兼容多厂家视频编码器,可整合原有视频监控系统、视频会议、语音调度和自动电话,实现统一平台管理与控制,避免用户重复投资。
        可在不同系统间实现联动,如调度电话与监控系统联动、报警监控联动等业务功能,为各级调度指挥人员提供语音、数据、视频多信息的交互式平台。
        ♦成熟完善的安全机制
        系统采用了分布式布署和双机备份机制,后台核心控制器支持双机负载分担功能;指挥台支持热备模式,热备指挥台任一台均可完成指挥调度功能,使整个系统的稳定运行得到了保障。
        系统所有硬件设备均是嵌入式设备,维护简单、可靠性高。
        ♦便于掌控的指挥台操作
         终端界面采用直观的可视化、隐藏菜单式界面,用户一目了然,操作便于掌控。

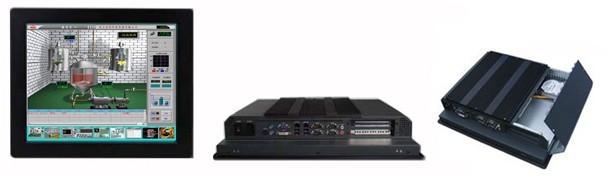

PPC-190HT产品配置:

箱体结构
前面板:铝镁合金材质,硬质阳极氧化拉丝处理,防护等级可达到IP65防护等级
箱体结构:全钢型箱体结构,后嵌大面积铝鳍
安装方式:嵌入式面板安装
电源输入:88-264V交流输入
面板颜色:黑色(细砂纹、亚光)
总体尺寸:470 x 385 x 91 mm(宽x高x深)
箱体尺寸:450 x 365 x 83 mm(宽x高x深)
机柜开孔:453 x 368 mm(宽x高)
重量:7.5kg
系统参数
处理器:Intel Core 2 Duo T2500 2.0GHz处理器,外频533Mhz,最高可达2.53GHz
芯片组:Intel 945GME+ICH7-M
内存:1G DDR2 533MHz 最高升至4G
磁盘:SATA 160G 2.5"笔记本硬盘
显示:Intel DVMT3.0 256M共享显存,支持双显示 DVI
网口: 2个1000M RJ45端口
音频:AC97 LINE-out, MIC-in
USB:4个USB2.0端口
串口:4个RS232针式端口(最多支持6串口)
并口:1个并口,支持SPP/EPP/ECP模式
PS/2:键盘和鼠标
扩展槽:2个PCI扩展槽
看门狗:0-255秒可编程设置
液晶显示屏
显示屏类型:19.1" SXGA TFT LCD
最大分辨率:1280 x 1024
最大色彩:16M
显示面积:376 x 302 mm
反应时间:6ms
背光:4CCFL
背光MTBF:50,000小时
亮 度:300cd/m²
对比度:700:1
像素间距:0.297 x 0.297
最大视角:(H)160/(V)160
触 摸 屏
类 型:八线电阻式
分辩率:4096 x 4096
触摸响应时间:<10ms
表面硬度:3H
点击寿命:250克力度,3500万次
笔划寿命:250克力度,500万次
透光率:81%以上
通讯端口:RS-232串口或USB接口(可选)
环境参数
工作温度:0~60ºC
存储温度:-20~60ºC
相对温度:10~95%@40ºC(无凝结)
振动(工作):1.5G,50~500Hz,0.15mm峰值
冲击:10G(11ms)
